X/Yパッド

X/Yパッドは、ビジュアルコンソールのウィジェットで、ヘッドなどの2軸の動きを感覚的に操作できるものです。
2軸の動きのあるフィクスチャー、ミラースキャンなどのPan、Tiltの動きをコントロールするのに向いています。
X/Yパッドでは、動作の上限と下限を設定でき、フィクスチャーを向けたくない場所に向かないように設定ができます。

各所説明

動作制限(リミット)

　XYパッドは基本的にフィクスチャーのPanとTiltをコントロールするウィジェットです。

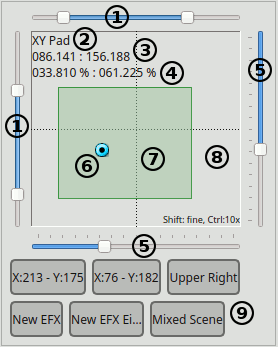

メインエリアのスクリーンショットです。

フィクスチャーを向けたくない角度もあると思います。
そんな時には、動作制限をつけましょう。
XYパッドでは動作制限の設定方法が２通りあります。

　上部と左側のスライダーは動作制限設定用のスライダーです。
これらのスライダーを使いお好みの動作制限を設定してください。動作制限を行うとXY平面上に四角が表示され、視覚的に制限区域がわかりやすくなっています。
　※　動作制限を行なった際、XYパッドの動作を外部入力にしている場合は、動作制限され小さくなった範囲を256等分して、より細かい外部入力を受け付けるようになります。

　ウィジェットのプロパティーからフィクチャーごとの動作制限を設定できます。詳しくは後述の各種設定をご覧ください。この方法で動作制限を行なった場合は、XY平面上に四角が表示され視覚的にわかりやすく表示されることはありません。
　この方法は、複数台のフィクスチャーが別々のところに設置され、一様に動作制限を行えない場合に、フィクスチャーごとに制限を行えるので便利です。

例えば、動作角540度のフィクスチャーでも360度の動作角のフィクスチャーであるかのように扱えます。

(例) フィクスチャーX軸（Pan）の最小値を20％（DMX値51）、最大値を80％（DMX値204）に設定します。ハンドルが左端（値0）にあるとき、実際のDMX出力は51です。同様に、右端のハンドルは204（= 80％）を出力します。その間の値の場合、DMX出力は比例してスケーリングされます。

両方のリミットを有効にすることができます（レンジスライダとフィクスチャごとのリミットを使用）。

XYパッド

　XYパッドは３つの機能がまとまっているウィジェットです。これらの機能をどう使うかはあなた次第です。

• 1- XYパッドでフィクスチャーの向きコントロールする: 一番ベーシックな使い方です、XY平面上のハンドルをドラッグして、フィクスチャーの向きをコントロールします、この使い方をするときは動作制限の設定をしっかりしておけば安心です。
  　既に上で説明したように、フィクスチャーをマウスまたは外部入力から操作して行きます。
  　プリセットを使うことで向きを記憶・呼びだしすることもできるので便利です。
  Fixture Groupプリセットが有効になっている場合、XYパッドはプリセットに定義されたFixtureの絶対位置のみを制御します。 （詳細についてはプリセットタブを参照してください）


• 2- EFXの呼び出しに使う:　ファンクションマネージャーで EFXを作成し、バーチャルコンソール上に配置したい場合に便利な使い方です。 XYウィジェットのプロパティーからEFXをプリセットに登録することでこの使い方ができます。設定するとウィジェット上にEFXを再生するためのボタンが表示され、本番モードでクリックすると再生されます。

  　実際にEFXを再生すると、XY平面上にEFXの軌道が表示されます。この軌道は動作制限をかけると、制限区域に合わせるように伸縮します。
  　もし、１と２の使い方を同時に行う場合は、同じ制限範囲でコントロールできます。


• 3- シーン呼び出しに使う: EFX同様にシーンを呼び出すために使うことができます。
  　この時、シーンに関連づけられたチャンネルを検出して再生できます。
  　シーンを再生すると、フィクスチャーが向いている方向を表す灰色のハンドルがフィクスチャーの数だけ表示されます。さらにシーン再生中にフィクスチャーを一括で操作するための青色のハンドルがXY平面の中央に表示されています。 　このハンドルを動かすと、今現在シーン再生によって動いた各フィクスチャーの座標を基準に相対的に動かすことができます。
  　

  　この使い方と1,2いずれかの使い方を併用している場合、動作制限の四角は3の時には表示されず、1,2の使い方をした時に再び動作制限の四角が表示されます。
  　再生したシーンにPanTiltなどの動きだけでなく、色や光量など別のチャンネルの動作が含まれている場合は、別のチャンネルの動作も同時に再生されます。　したがって、混乱を避けるためにもXYパッドで使用するシーンにはPanTilt以外のチャンネルの動きを含めない方が良策と言えます。

十字キー

　キーボードの十字キーでハンドルを動かすこともできます。Shiftを押しながら十字キーを操作すると細かな微調整が可能です。また、Ctrlを押しながらだと大まかに早くハンドルを移動することができます。

各種設定

　XYウィジェットのプロパティーを表示するには、右クリックのほかダブルクリックでも変更できます。

　全般タブでは、XYウィジェットの基本的な設定を変更できます。
※　Touch OSCを外部入力にする時には、自動判別から設定しないとPan,Tiltが入れ替わって設定されてしまいます。

ここでは、１の使用法の時に操作するフィクスチャーを指定するための設定項目です。

フィクスチャー一覧	XYパッドで操作するフィクスチャーを一覧で表示しています。 機器: フィクスチャーの名前が表示されます。 X軸: フィクスチャーが動作できる動作角です。 Y軸: フィクスチャーが動作できる動作角です。
	フィクスチャーダイアルログを表示してフィクスチャーを追加します。 ※　PanとTiltが定義されているフィクスチャーのみがリストに表示されています。
	フィクスチャーを削除します。
	選択したフィクスチャーの動作制限を設定します。

2.1　フィクスチャーの動作制限について

　XYパッドでは状況に応じてフィクスチャーの動作制限を行えます。

XYウィジェット上にプリセットボタンを表示することができます。表示させたボタンはソロフレーム内と同様に排他的に動作します。

Presets list	プリセットの一覧です。
Add position	下に表示されているXY平面のハンドルを動かして、お好みの位置に調整した後、このアイコンをクリックして、新しいプリセットを追加してください。 　作成したプリセット名はデフォルトで座標を名前にして登録されます。
Add EFX	クリックするとファンクション選択画面が表示され作成済みのEFXを選択できます。 　OKをクリックすると左の一覧に追加されます。 　デフォルトでは、EFX名がそのまま一覧に表示されます。
Add Scene	クリックするとファンクション選択画面が表示され作成済みのシーンを選択できます。 　OKをクリックすると左の一覧に追加されます。 　デフォルトでは、シーン名がそのまま一覧に表示されます。 　※　選択したシーンにPan,Tiltのいずれかのチャンネルの操作が含まれていない場合は追加しようとするとエラーが表示されます。
Add Fixture Group	フィクスチャー選択画面が表示されます、グループとして登録したい複数のフィクスチャーを選択し、OKをクリックすると機器グループが作成されます。 　機器グループを設定すると、XYウィジェット上に機器グループボタンが表示され、XYウィジェットで捜査対象とするフィクスチャーを本番モード中に変更することができます。 ※　フィクスチャーグループはEFXやシーン再生時には影響せず、XY平面の操作のみ影響します。
削除	プリセットを削除します。
Preset name	一覧、ボタンに表示されるプリセット名を変更できます。
外部入力	現在選択されているプリセットの再生を外部入力でコントロールすることができます。
キーボードショートカット	現在選択されているプリセットの再生をキーボードショートカットでコントロールすることができます。
